  1. TEKNİK ÖZELLİKLER

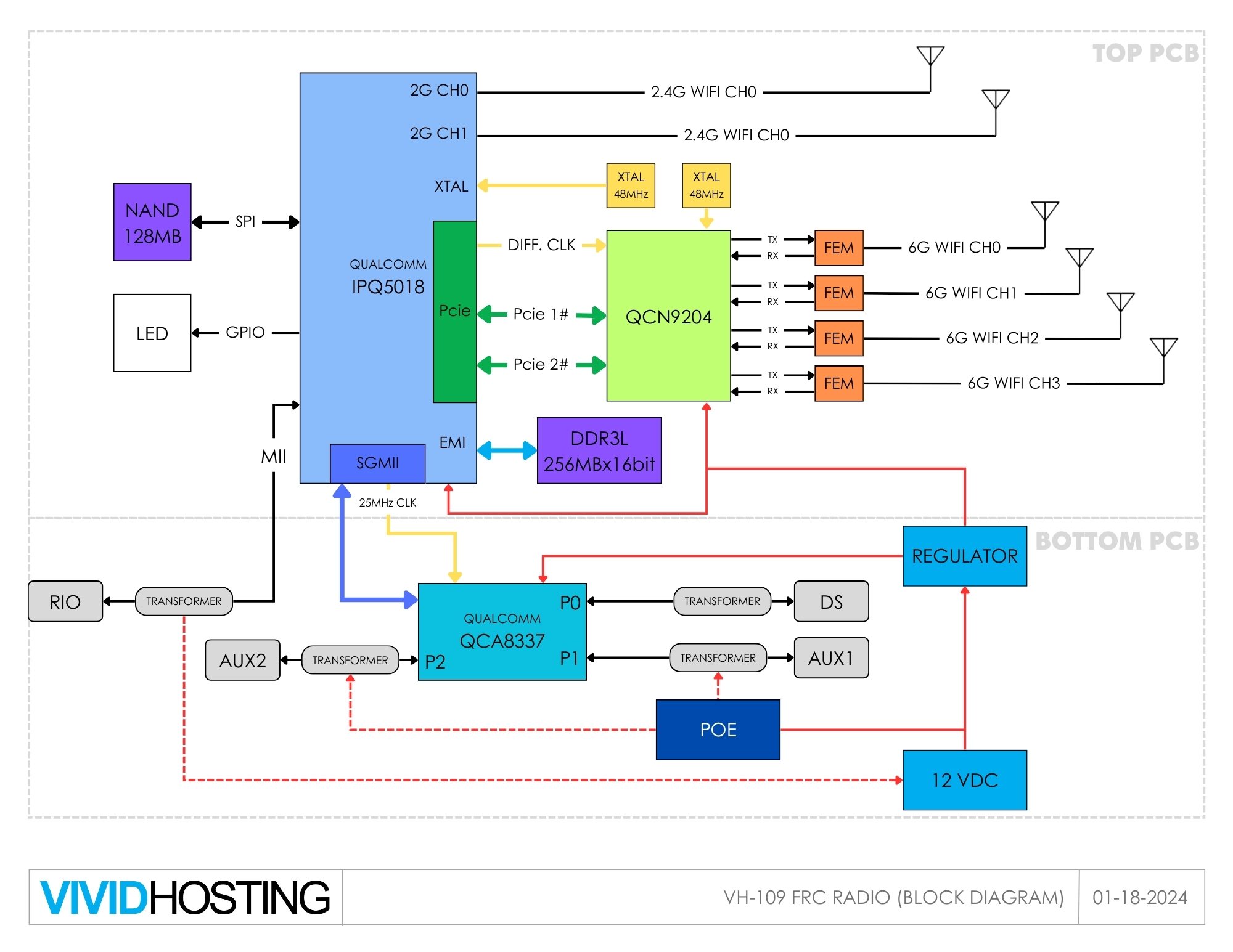

Fonksiyonel Blok Diyagramı

PreviousBağlantı NoktalarıNextCAD Dosyaları & Çizimler

Last updated 11 months ago

↗️
401KB
VH-109 Block Diagram.pdf
pdf
